Inundación Mayo

La inundación en el mes de mayo ha sido alta para la media de este mes, reflejo de las altas precipitaciones, de este ciclo hidrológico.

En la gráfica habitual de evolución del nivel de inundación en la marisma, precipitación y evaporación, destaca el hecho de que la N4 (Resolimán) asciende casi 10 cm a principios de mes, mientras que el resto de las estaciones apenas si aumentan unos 4-5 cm. Este hecho puede explicarse (ver meteorología de abril) por las altas precipitaciones que se dieron los últimos días de abril en la estación de Almonte (ubicada a las afueras de El Rocío), que entraría por la zona norte (sistema El Partido-Cañada Mayor), afectando en mayor medida a la N4 y en menor medida al resto de escalas, ya que el agua comienza a repartirse por la enorme extensión marismeña. Realmente, esa subida en la N4 no es más que la continuación de la curva que se aprecia en la gráfica de abril.

Por otro lado merece la pena comentar la enorme diferencia que se aprecia entre la precipitación y la evaporación acumulada, que llega a ser de algo más de 110mm a favor de la evaporación.

Como ya se ha visto, abril fue el primer mes de este año 2011 en el que la evaporación superó a la precipitación, en ese caso tan solo por 20mm, mientras que en tan solo un mes, ya estamos por encima de los 110mm. Recientemente vi en un documental que en el Death Valley la evaporación supera en 55 veces a la precipitación, será bonito al analizar un ciclo completo, ver cuál es la relación en la Comarca Doñana (no será tan elevada, pero seguramente la relación sea superior a 1/10).

En este mes de mayo contamos con 2 imágenes Landsat 7 ETM+, correspondientes a los días 8 y 24.  En la siguiente figura se muestran esas 2 imágenes y las máscaras de inundación obtenidas de ellas.

Se observa como son lógicamente, las zonas más altas las que comienzan a secarse antes, así encontramos las mayores diferencias entre ambas imágenes en El Rincón del Pescador, Caracoles, Lucio del Caballero frente al Puntal, Pacil del Coto y en toda la zona elevada que separa el Caño del Guadiamar de Las Albacías.

No obstante la diferencia en superficie es muy leve, ya que en la primera imagen la inundación es de poco menos de 25.000 ha, mientras que en la segunda es cercana las 23.000 ha.

La situación a mediados de mes, obtenida a partir del Modelo Digital del Terreno de la Marisma y del nivel de las escalas (N4: 1.68; N12: 1.73; N14: 1.73; N28: 1.71; N31: 1.67 m s.n.m.), representada por el mapa de profundidad de la inundación,  es la siguiente:

Estos datos representan una inundación de 24.300 ha inundadas (78% de la marisma natural) y 77 hm3 de agua. Estos valores comparados con los obtenidos de las imágenes Landsat,  indican que el descenso de la inundación se produjo sobre todo a partir de la segunda quincena del mes, algo natural teniendo en cuenta   la subida de las temperaturas a finales de mes, y  el efecto ya señalado de las precipitaciones producidas a finales de abril.

Webminario de ENVI

Para el próximo día 25 de agosto hay un nuevo webminario de ENVI, la verdad es que son muy recomendables y cómodos de seguir desde el sofa de casa. Ahí va la información con los enlaces por si alguien quiere apuntarse:

Impervious Surface Mapping

Please join us for this one hour webinar and learn how ENVI can be used to map and analyze impervious surfaces for federal, state, and local government applications.  Impervious surfaces, which include roofs, sidewalks, driveways, and parking lots, are directly affected by water runoff quantities.  Runoff can lead to changes in flood modeling, vegetation cover, and taxation assessments.  Additionally, by mapping these impervious surfaces, changes in urban sprawl and building development can be detected. In this presentation you will learn:  How to use satellite imagery in ENVI to create vegetation maps. How using ENVI’s feature extraction workflow can identify the characteristics of impervious surfaces, and how to extract them as a new feature layer. How to conduct analytical change detections to assess urban growth and new building development. How to incorporate impervious surface analyses into ArcGIS models for further study. This webinar is suitable for all levels. Pre-registration is required. This webinar will be offered at three different times. To register, please click on the hyperlink below for the time you prefer:

Thursday August 25, 2011 11 AM Singapore Time (UTC/GMT Offset +8 hours) 2 PM London Time (UTC/GMT Offset + 1 hour) 2 PM New York Time (UTC/GMT Offset - 4 hours)

Inundación Marzo

La inundación en el mes de marzo fue bastante importante, fue también el último mes del ciclo hidrológico 2010/2011 en que la precipitación acumulada estuvo por encima de la evaporación. Es interesante ver la respuesta de la marisma ante los 2 episodios principales de lluvias acaecidos este mes (entre los días 6 y 8 y 13 y 14).

En la siguiente gráfica se muestra la precipitación, evaporación y evolución de la cota de inundación (m s.n.m.) en la marisma.

El hecho más destacable es como la situación se invierte a lo largo en los recintos principales de la marisma. Así vemos como a principios de mes las líneas azules correspondientes a la N28 (Lucio del Rey) y la N31 (Vetalengua), ubicadas en la zona sur y este de la marisma, estaban por encima del resto de las escalas, situadas en la marisma occidental o marisma de Hinojos. Tras las lluvias, cuya entrada en la marisma queda perfectamente registrada en la línea verde (N42 Manecorro, ubicada aguas abajo del puente de la Canaliega), se observa como las escalas de la zona occidental, (único recinto de la marisma por el que de momento entra el agua a la marisma a través de escorrentía superficial) comienzan a subir rápidamente, tanto más rápido cuanto más al norte.

En los siguientes perfiles que representan la situación de la inundación a día 15, en plena entrada de avenidas tras las lluvias, puede apreciarse este hecho, ya que los perfiles van de norte a sur de la marisma, observándose en ellos la diferencia de cota en el recinto occidental respecto al resto de recintos.

Como rasgos generales, decir que las escalas de la marisma comenzaron el mes con una altura de 1.76 m s.n.m. en la N12 (Guadiamar-Millán) y N14 (Honduras del Burro), 1.81 en la N28 (Lucio del Rey) y 1.78 en la N4 (Resolimán) y N31 (Vetalengua), y que terminaron el mes con cotas de 1.83 en la N12, 1.81 en la N14, 1.84 en la N4 y 1.8 en la N31 (no hay datos de la N28 para finales de mes).  Estos datos se refieren a la cota en metros sobre el nivel del mar, es decir la altura absoluta a la que se encuentra la lámina de agua. Para saber el calado de la inundación, basta restar las cotas a las que se encuentran las estaciones: (N12=1.21, N14=1.11, N28=1.01, N42=1.54, N4=1.54 y N31=0.86). Esto nos da un calado que va desde los 30 cm en la N4 hasta cerca de 100 cm en la zona de Aguas Rubias-Vetalengua. Con una calado medio por encima de los 50 cm.
El siguiente mapa muestra el calado de la inundación en la marisma con los datos del día 15, ese día había aproximadamente 28.000 ha inundadas de las 31145 ha de marisma natural (90% de la marisma inundada) y 128 hm3 de agua almacenada en esa suerte de embalse que es la marisma hoy en día (situación que afortunadamente está cambiando con la continuación de las obras del Doñana 2005).

Finalmente, en este mes de marzo se cuenta además con una Landsat 7 ETM+ del día 21. En la siguiente imagen se muestran la imagen satélite y la máscara de inundación obtenida de ella. Como vemos tan solo quedan emergidas, las alturas de Marilopez, algunas zonas del pacil del Mal Tiempo y del pacil del Bizco y las vetas más altas de la marisma, como Veta la Arena y Veta Carrizosa.

Meteorología Junio

Con algo de retraso con respecto a la fecha esperada llega el mes de junio. En este caso y como en principio pasará en los próximos meses, las precipitaciones pierden interés, ya que han sido prácticamente inexistentes durante todo el mes. La media de precipitación para toda la Comarca Doñana ha sido de solo 2.52mm, algo por debajo de los 12.27mm de media de junio en el periodo de referencia 1970/2000. No obstante ha habido una estación en la que la precipitación ha estado por encima de la media: La Puebla del Río, donde se han registrado casi 15mm por encima del valor medio para junio en el periodo de referencia. Ha sido la única estación en la Comarca en la que se ha obtenido un valor superior a la media, esto puede llevar a pensar en la validez de los datos, pero tras un paseo por internet se constata que efectivamente llovió en La Puebla del Río a principios de junio. Puede resultar extraño pensar que llueva en esa estación y que no se registren precipitaciones en la estación de La Puebla del Río II, o en Aznalcazar o Isla Mayor que si miráis el mapa de las estaciones en la pestaña Presentación, veréis que están más próximas geográficamente. En estos casos siempre recuerdo un día en El Acebuche en los que diluvió durante casi 1 hora, registrándose más de 25mm, mientras que en Matalascañas (a tiro de piedra) no llovió absolutamente nada.

Por otro lado, ya disponemos también de los datos de Temperaturas Máximas y Mínimas Medias, por lo que la comparación de las temperaturas con el periodo de referencia, se hará de: Tº Media, Media de las Máximas, Media de las Mínimas, Máxima Absoluta y Mínima Absoluta.

                       JUNIO 2011

La precipitación media en la Comarca Doñana fue de tan solo 2.52mm, frente a los 12.27mm de media para el periodo de referencia 1970/2000. En la gran mayoría de las estaciones ni siquiera se ha registrado 1mm, mientras que hay un grupo de estaciones en las que se han recogido entre 1 y 5mm, generalmente dispersos en varios días de valores muy bajos, como son las estaciones de Isla Mayor, N12 (Guadiamar-Millán), Manecorro, Control, Aznalcazar, N28 (Lucio del Rey) y N14 (Hondones del Burro). Finalmente estaría la ya comentada estación de La Puebla del Río que ha registrado 29mm, repartidos entre los días 1 (11.3mm) y 6 (17.7mm).

Lo exiguo de las precipitaciones imposibilita la creación de gráficos o de algún tipo de análisis más elaborado, por lo que a continuación se exponen directamente los habituales mapas de distribución espacial de la precipitación y su diferencia con el periodo de referencia.

Como vemos en el mapa de diferencias, los valores han oscilado entre los -15 y los 14.9mm, fundamentalmente concentrados en el noreste de la Comarca por efecto del relativamente alto valor registrado en La Puebla del Río.

El régimen de vientos sigue mostrando la dicotomía entre las estaciones de la ICTS/END y las de la IFAPA, mostrando una gran diferencia entre la velocidad de los vientos en la marisma y en el resto de la Comarca Doñana.

Otro hecho resaltable de este mes es que los vientos de levante, que aunque no han sido dominantes, han estado muy presentes los meses anteriores, han desaparecido. Encontrándonos con una situación totalmente dominada por los vientos del Oeste, oscilando bastante entre las componentes Suroeste y Oeste-Noroeste.

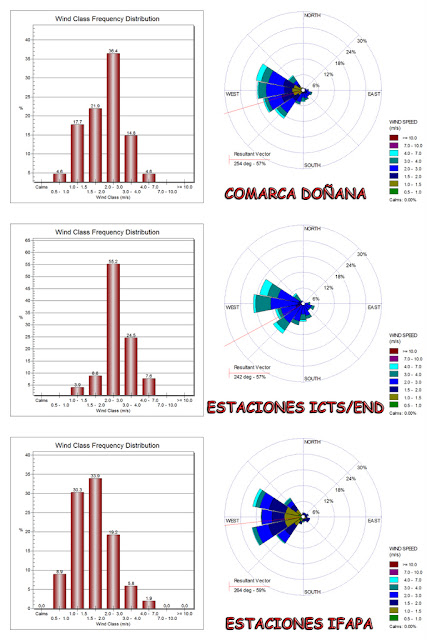

Como vemos en los histogramas de viento, los vientos en la Comarca Doñana han estado muy repartidos entre 1 y 4 m/s, con un claro predominio de los valores entre 2 y 3 m/s (36.4% del total). En las estaciones de la ICTS/END los valores han estado más concentrados en torno a valores de entre 2 y 4 m/s, con un dominio también de los valores de 2 a 3 m/s (55.2%). En las estaciones del IFAPA los valores han estado mucho más repartidos entre 1 y 3 m/s, con un dominio en este caso de los valores entre 1.5 y 2 m/s (33.9%). En las estaciones de la red ICTS/END la intensidad media diaria para todo el mes ha sido de 2.72 m/s (9.78 km/h), mientras que en la red del IFAPA ha sido de 1.59 m/s (5.72 km/h).

Las medias máximas diarias se dieron entre el 7 y el 8 de junio, con valores de 6.11 m/s (N31 Vetalengua, día 7), 5.57 m/s (Brenes, día 7) y 5.15 m/s (N31 Vetalengua, día 8).

A continuación se expone la presentación de los datos de cada estación, analizados con algo más de detalle. Después se hará el comentario de las temperaturas y se subirá otra presentación con las mapas de Tº Media, Tº Máxima Absoluta y Media y Tº Mínima Absoluta y Media, así como su desviación con respecto al periodo de referencia 1970/2000.

Estaciones Meteorológicas Comarca Doñana Junio 2011

Respecto a las temperaturas en la Comarca Doñana, han oscilado entre los 16.93ºC de media de las mínimas y los 30.57ºC de media de las máximas, con una temperatura media de 23.63ºC y una amplitud térmica de 13.63ºC.

La ausencia de lluvias y nubosidad ha hecho que las temperaturas hayan ido ascendiendo de manera progresiva a lo largo del mes. De esta manera las temperaturas máximas absolutas se dieron el día 29 en las estaciones de Almonte (39.1ºC), Sanlúcar la Mayor (39ºC) y Niebla (38.7ºC). Las máximas absolutas más bajas se dieron en las estaciones de la marisma entre los días 7 y 9: Vetalapalma 20.44ºC, día 8; N14 (Honduras del Burro) 20.47, día 8; y N31 (Vetalengua) 20.48, día 9. Las temperaturas máximas medias del mes han oscilado entre los 33.81ºC de Sanlúcar la Mayor y los 27.72ºC de la N31 (Vetalengua), con una progresión clara desde las estaciones de la marisma, con unas medias de las máximas inferiores a 30ºC, hasta la zona norte y oeste de la comarca, con valores comprendidos entre los 31 y 33.81ºC.

Las temperaturas mínimas absolutas se produjeron entre los días 8 y 10, con valores de 9.8ºC en Lebrija (día 8), 10.1ºC en Sanlúcar la Mayor (día 8) y 10.2ºC en Aznalcazar (día 9). Los valores más altos de las mínimas se dieron entre los días 25 y 27, con valores de 23ºC en la N31 (Vetalengua) el día 27, 22.84ºC también en la N31 el dái 26 y 22.77ºC en la N28 (Lucio del Rey) el día 26. En total hubo 10 días en los que las mínimas subieron por encima de los 20ºC.
Las temperaturas mínimas medias presentan una distribución espacial en la que destacan 2 factores: Por un lado  la cercanía a la costa y por otro la inundación de la marisma, que ha sido bastante alta para lo que sería normal en el mes de junio). Así nos encontramos con que los valores más altos se dan en estaciones de la marisma (N31 19.23ºC, N28 27.86ºC y Vetalapalma 29.82ºC), pero los más bajos se dan en las estaciones que podríamos denominar de transición entre la marisma y la corona exterior de la Comarca Doñana, de este modo los valores más bajos se han dado en las estaciones de Aznalcazar (14.4ºC), Moguer (14.94ºC) y Lebrija (16.16ºC).

Las temperaturas medias más altas se dieron a finales de mes en las estaciones de Sanlúcar la Mayor (29.5ºC el  día 26),  La Palma del Condado (29.3ºC el día 29) y Brenes (29.12ºC el día 26). Las medias más bajas se dieron en las estaciones de Isla Mayor (17.2ºC el día 8), Lebrija (17.3ºC el día 9) y Aznalcazar (17.4ºC el día 8).
Las amplitudes térmicas más amplias se dieron en las estaciones de Niebla (días 22 y 24 con 23ºC y 22.2ºC) y Almonte (día 15 con 22.2ºC).  Las más bajas se dieron en las estaciones N28 (Lucio del Rey) el día 10 con 4.13ºC, en Sanlúcar de Barrameda el día 10 con 4.5ºC y en la N31 (Vetalengua) el día 6 con 4.65ºC.

A continuación se muestran los mapas de distribución espacial de temperaturas en la Comarca Doñana. Posteriormente se concluirá con un breve análisis de la desviación de las temperaturas de junio 2011, con respecto al mes de junio del periodo de referencia 1970/2000.


Temperaturas Junio


Las desviaciones en las temperaturas de junio 2011 con respecto a la media de junio entre 1970/2000, vuelven a mostrar un mes muy cálido, aunque con una diferencia sobre la media para el periodo de referencia algo menor. El resultado general para la Comarca Doñana es que las temperaturas medias han estado 0.98ºC por encima de la media, con valores muy repartidos entre los -0.18ºC de Aznalcazar (única estación con valor inferior a la media) y los casi 2ºC de la mayoría de estaciones situadas en la marisma o en sus proximidades.
En esta ocasión la desviación de las máximas y mínimas absolutas es aún más acusada que en el mes de mayo.
Las máximas absolutas han sido de media para la Comarca solo 0.09ºC más altas que el valor promedio para el periodo 1970/2000. Existe una gran variabilidad que va desde los 2.8ºC de Jerez o 2.26ºC de Brenes, hasta valores de -2.45ºC en la N12 o -2.37ºC en La Palma del Condado. A excepción de La Palma, los valores más bajos corresponden a la marisma.
Por contra las mínimas absolutas son mucho más elevadas que las del periodo de referencia, con un valor medio para la Comarca de 1.62ºC, oscilando entre los 4ºC de diferencia en la N28 (Lucio de Rey) y los -1.48ºC en Niebla. Por lo general las estaciones de la marisma han estado entre 3 y 4ºC por encima de la media, después hay un grupo de 6 estaciones con diferencias negativas de entre -1.48ºC y -0.47ºC (Niebla, Lebrija,  Aznalcazar, Moguer, El Cebollar y Sanlúcar la Mayor) y finalmente el resto de estaciones con diferencias 0 y 2ºC por encima de la media para el periodo de referencia.

Con las medias de las temperaturas máximas y mínimas, la diferencia no es tan acusada, de modo que las desviación en las medias de las máximas ha sido 1.1ºC y la de las mínimas de 1.52ºC, como valores generales para toda la Comarca. Las diferencias en las medias de las máximas han oscilado entre los  -1.54ºC de la N28 (Lucio del Rey) y los 3.22 de Sanlúcar la Mayor y Niebla. En general las diferencias más altas se dan en la corona exterior de la Comarca (La Palma del Condado, El Cebollar, Almonte, Sanlúcar la Mayor y Niebla) y las más bajas en la marisma, que presenta valores inferiores a -1ºC en todas las estaciones menos en la N4 (Resolimán), que ha tenido una temperatura media máxima 0.54ºC por encima de la media para el periodo de referencia. Esto es interesante, ya que esta estación, aparte de su mayor distancia a la costa, es la única de la marisma que ha estado exenta de inundación durante la mayor parte del mes.
Las desviaciones de la media de las mínimas han oscilado entre los -0.84ºC de Aznalcazar y los 3.6ºC de la N28 (Lucio del Rey). Aquí ocurre la situación inversa con la N4, ya que toda la marisma presenta valores superiores a los 2ºC de diferencia, y esta estación tiene una media de las mínimas de solo 0.77ºC, agrupándose con estaciones más periféricas como El Cebollar o Almonte. Tan solo ha habido 4 estaciones en las estaciones de Aznalcazar, Moguer, Niebla y Lebrija han sido las únicas en las que la media de las mínimas ha sido inferior a la del periodo de referencia.

En la siguiente figura se muestran todos estos valores  agrupados de manera gráfica.

Finalmente se sube una ultima presentación con los mapas de la distribución de las desviaciones con respecto a la media para el periodo de referencia 1970/2000.

Desviaciones de las Temperaturas en Junio de 2011
